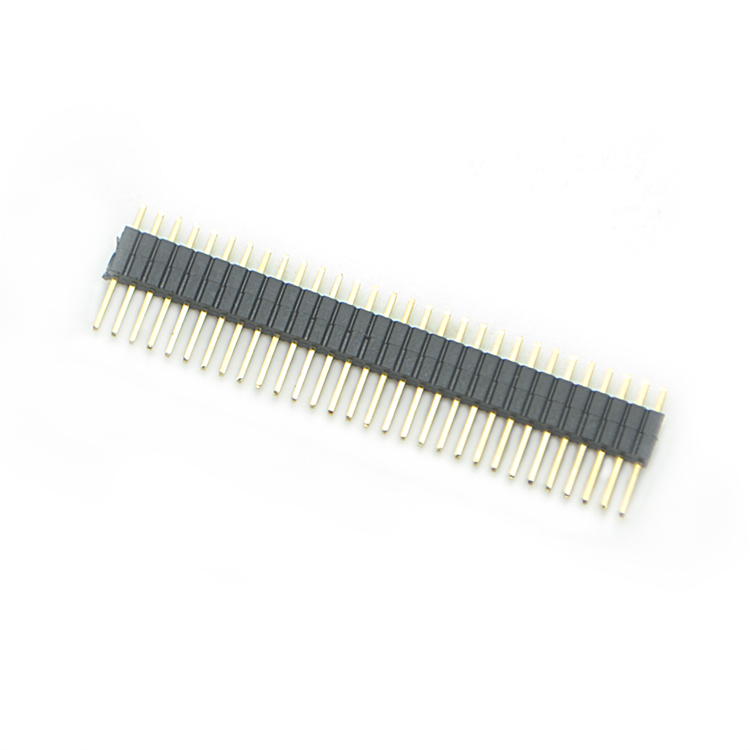

在電子設備模塊化設計趨勢下，定制排針連接器的可靠性直接影響系統整體壽命。本文鑫鵬博電子基于MIL-C-55302標準，結合高頻振動環境應用案例去進行分析排針連接器定制化加工的關鍵控制節點問題。

一、排針連接器定制加工核心注意事項

1.材料選型規范：

觸點材料：磷青銅（C5191）鍍金厚度≥0.8μm

絕緣體：LCP樹脂（UL94 V-0級）

耐溫范圍：-55℃~125℃（符合GJB599A）

2.結構設計要點：

插拔力控制：0.5-2.5N/針（帶自清潔設計）

共面度公差：≤0.1mm/10pin

防誤插結構：非對稱定位柱（公差±0.05mm）

二、排針連接器工藝控制關鍵指標

1.沖壓成型：

毛刺高度≤0.03mm（顯微鏡200倍檢測）

引腳直線度＜0.1mm/100mm

2.注塑工藝：

模溫控制110±5℃

排氣槽深度0.02-0.05mm

三、排針連接器耐用性提升七大措施

1.接觸系統優化：

雙曲面接觸結構（接觸點≥3個）

插拔壽命＞500次（IEC60512-9-3）

2.表面處理：

鍍鎳打底（3-5μm）+硬金（0.5-1μm）

鹽霧試驗96小時無腐蝕

3.環境適應性：

三防漆噴涂（厚度10-20μm）

熱循環測試（-40℃~125℃,100次）

4.機械強化：

加強筋設計（壁厚≥1.2mm）

二次鎖扣結構

5.過程驗證：

在線阻抗測試（＜50mΩ）

X-ray焊點檢測（空洞率＜5%）

四、排針連接器定做特殊應用解決方案

1.高頻應用：

阻抗匹配設計（±10%）

介電常數控制（Dk＜3.5）

2.高壓環境：

爬電距離≥1mm/kV

局部放電測試＜5pC
