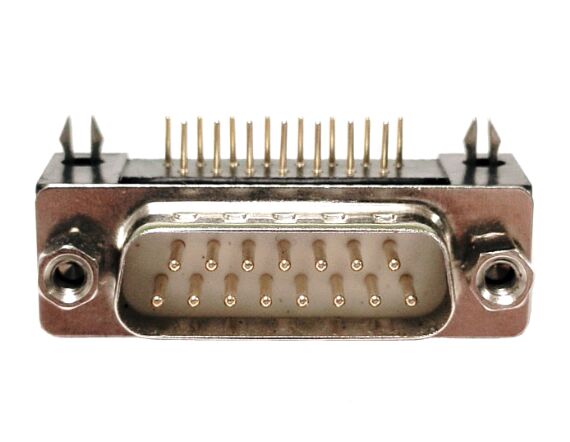

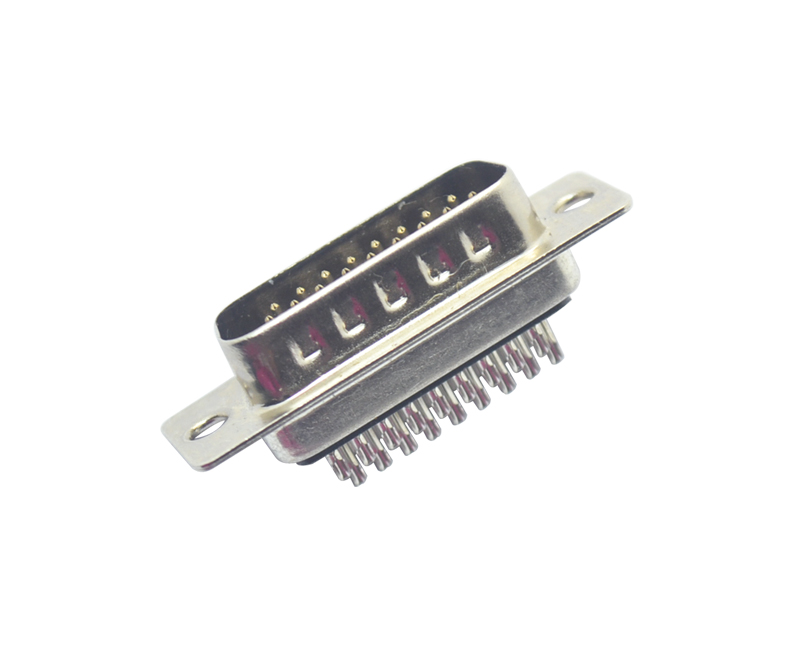

在電子設備互聯系統中，D-SUB連接器的絕緣性能直接影響信號傳輸的穩定性和設備安全性。本文鑫鵬博電子科技從材料選型、結構設計到環境適應性等多個維度，系統闡述絕緣電阻和耐電壓設計的關鍵考慮因素。

一、材料選擇的核心考量

1. 絕緣基體材料特性

介電性能：優選體積電阻率≥101?Ω?cm的工程塑料（如LCP、PBT），確保基礎絕緣能力

耐溫特性：材料需在-55℃~125℃范圍內保持介電穩定性，高溫下體積電阻率下降應≤40%

抗環境老化：要求材料通過500小時雙85測試（85℃/85%RH）后，表面絕緣電阻保持率≥80%

2. 鍍層工藝優化

接觸件鍍金厚度建議0.76μm~1.27μm，降低微動摩擦導致的絕緣劣化風險

采用梯度鍍層工藝，在插針根部增加2-3μm鎳阻擋層，抑制電化學遷移

二、結構設計的電氣優化

1. 電場分布控制

通過有限元仿真優化插針排列，確保相鄰觸點間場強≤3kV/mm（500V工作電壓下）

在絕緣隔板邊緣設計0.1mm圓角，降低局部放電概率

2. 三防結構設計

采用多層復合絕緣結構（圖1）：外層0.5mm PBT防護層+中間0.3mm硅膠緩沖層+內層0.2mm LCP絕緣體

設置空氣隔離腔體，使爬電距離較物理距離增加30%以上

三、環境適應性設計要點

1. 濕熱環境防護

在接插件界面設計迷宮式密封結構，配合硅橡膠密封圈實現IP67防護等級

采用疏水涂層處理（接觸角>110°），防止冷凝水形成導電通路

2. 機械應力補償

插針根部設置應力釋放槽，降低插拔過程中絕緣體開裂風險

金屬外殼與塑料基體間預留0.05mm熱膨脹間隙，補償溫度循環形變

四、驗證測試的關鍵節點

1. 加速老化測試方案

執行500次熱沖擊循環（-55℃?125℃），要求絕緣電阻衰減≤15%

施加1.2倍額定電壓進行1000小時耐久測試，漏電流波動需<±5%

2. 失效模式分析

建立絕緣失效樹模型（FTA），重點監控：

材料介電損耗角正切值（tanδ）變化

表面碳化路徑形成速度

電痕化指數（CTI）衰減率

五、行業特殊應用適配

1. 車載系統強化設計

增加三軸振動防護（20-2000Hz/15g），確保機械沖擊下絕緣間距穩定性

采用耐電弧材料（UL 94 V-0級），抑制高壓瞬態引發的沿面放電

2. 工業場景優化

在觸點區域設置納米陶瓷涂層（厚度50-100nm），提升耐化學腐蝕能力

針對變頻器應用，設計雙屏蔽結構（內外層屏蔽效能分別≥60dB/90dB）

六、生產質量控制規范

注塑工序監控：模溫控制在±2℃波動，確保材料結晶度均勻

自動光學檢測：對絕緣體表面微裂紋（>10μm）實現100%篩選

批次抽樣檢測：每500pcs進行局部放電測試（靈敏度≤5pC）

通過系統性的設計考量，現代D-SUB連接器已能實現：

工作電壓提升至1000V DC時仍保持≥2000MΩ的絕緣電阻

在惡劣工業環境中達到10萬次插拔壽命

耐電弧性能滿足IEC 60664-1標準要求

這些設計實踐為高可靠性電子系統提供了關鍵的互連保障，未來隨著新材料和新工藝的應用，D-SUB連接器的絕緣性能將向更高電壓等級和更嚴苛環境適應性持續突破
