數字視頻接口（Digital Visual Interface，簡稱DVI）是一種為將數字視頻內容傳輸?shù)斤@示設備而開發的標準，DVI接口連接器的引入不僅是為了提供比當時更高的性能水平，更是為了逐步用數字技術取代傳統的模擬技術，并與兩者保持兼容性。DVI標準由數字顯示工作組制定，自1999年4月首次推出以來，已在計算機顯示器和視頻設備中廣泛應用。本文鑫鵬博電子將詳細介紹DVI連接器接口的結構設計思路。

DVI接口連接器的種類：

DVI接口主要包括三種類型：DVI-A（僅模擬信號）、DVI-D（僅數字信號）和DVI-I（模擬和數字信號）。

DVI-A：僅支持模擬信號，主要用于與舊的VGA設備兼容。

DVI-D：僅支持?jǐn)?shù)字信號，用于純數字傳輸，支持更高的分辨率和更好的畫質。

DVI-I：支持模擬和數字信號，兼容性最強，既可用于DVI-D設備，也可用于VGA設備。

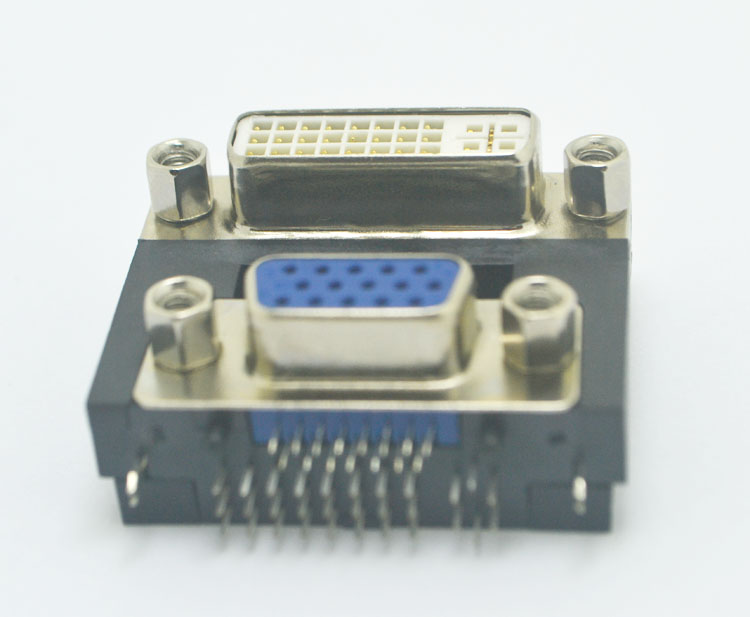

DVI連接器接口的結構設計思路：

1. 基本架構

DVI連接器接口采用低力螺旋類型設計，通常包含24個引腳，按三排矩陣順序排列，這是連接器的主數字區域。除此之外，模擬或模擬兼容連接器上還有四個額外的引腳。這樣的設計使得DVI連接器能夠支持高密度的數據傳輸，并確保信號的穩定性。

2. 針腳配置

DVI-D單通道：針腳結構為3排6針，銅片上下位置無觸點。這種設計減少了針腳數量，但仍能滿足單通道數字信號傳輸?shù)男枨蟆?/p>

DVI-D雙通道：針腳結構為3排8針，銅片上下位置無觸點。增加的數據對能夠支持更高的數據傳輸速率和分辨率。

DVI-I：DVI-I接口包含了DVI-D和DVI-A的所有引腳，使其能夠同時支持模擬和數字信號。這通過特殊的引腳定義和填充來實現，以區分模擬和數字通道。

3. 信號傳輸與編碼

DVI接口采用Silicon Image公司開發的panelLink串行數據格式，并通過過渡最小化的差分信號（TMDS）技術進行數據傳輸。該技術通過多根雙絞線傳輸數據，不僅提供了良好的抗輻射和雜散拾取能力，還確保了數據的完整性。數據使用8b/10b編碼進行格式化，確保了數據傳輸?shù)男屎涂煽啃浴?br/>

4. 輔助通道設計

DVI接口還包含4個輔助通道，用于傳輸附加信息，如顯示器的EDID（Extended Display Identification Data）。這些輔助通道不僅提升了設備的兼容性，還使系統能夠自動配置顯示參數，實現最佳的顯示效果。

5. 電磁兼容性設計

為了降低電磁干擾（EMI）和射頻干擾（RFI），DVI連接器通常采用一體式磁環設計。這種設計可以有效地吸收和分散干擾信號，保證信號傳輸?shù)姆€(wěn)定性和質量。

6. 連接器耐用性

DVI連接器通常采用鍍金層設計，確保連接器的耐磨性和抗氧化性。同時，連接器的設計也注重插拔的便捷性和穩固性，以適應不同使用環境和頻繁插拔的需求。

總結：DVI連接器接口的結構設計體現了高效、穩定和兼容性的設計理念。通過采用先進的差分信號傳輸技術和完善的針腳配置，DVI接口能夠提供高質量的數字視頻傳輸服務。同時，通過優化電磁兼容性和提升連接器的耐用性，DVI接口進一步增強了其在計算機顯示器和視頻設備中的應用價值。盡管隨著技術的發展，新的接口標準如HDMI和DisplayPort已經逐漸普及，但DVI接口在許多老舊設備和特定應用場景中仍然具有不可替代的作用。
