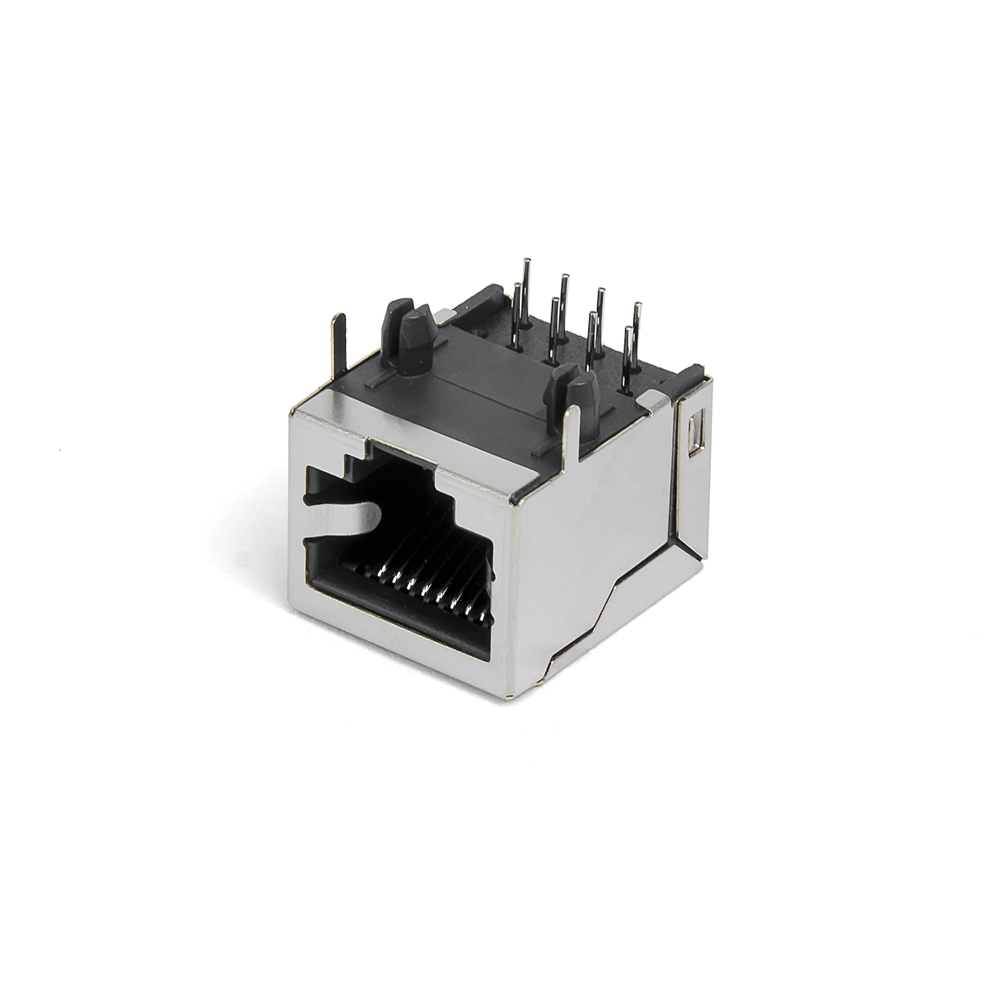

RJ45是布線系統中信息插座（即通信引出端）連接器的一種，RJ45連接器由插頭和插座組成，插頭有8個凹槽和8個觸點。本文主要來講解RJ45連接器的設計原理，以及RJ45連接器在運用時需要注意的7個問題點。

RJ45連接器的設計原理

RJ45連接器由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45連接器在進行信號完整性設計時，需要思考以下3點原理：

1.RJ45連接器各插針之間的串擾；

2.與整個互聯傳輸線阻抗的接連性；

3.有時序請求，要思考RJ45連接器上的延時。

RJ45連接器的剖析辦法與通常的信號剖析辦法基本相同，都是運用仿真軟件進行仿真，并對成果進行剖析，得出結論。RJ45連接器的模型剖析和電路的模型剖析是相同的，僅僅要注意RJ45和過孔效應的準確建模、仿真關于猜測信號質量非常重要。以下是RJ45連接器模型剖析的5種模型：

1.單線模型是適用于RJ45中的單線，如高速信號傳輸線，能夠用來模仿反射、時延和偏移、衰減以及信號傳輸質量。

2.S參數模型首要使用于頻域，可模仿吞吐量和串擾，經過時域改換，可產生阻抗、串擾、傳輸時延和眼圖等。

3.多線模型是適用于多插針RJ45，包含觸摸元件、觸摸與觸摸間耦合、觸摸和屏蔽間耦合、焊盤間耦合等。除了SLM模仿的參數外，還能用來模仿串擾和地彈等。

4.IBIS模型是一種根據V/I曲線的對I/O BUFFER疾速準確建模的辦法，支撐一切類型的RJ45和多種不同RJ45建模，如差分和不平衡信令、SLM（無耦合）、MLM（耦合）、模型級聯、板到板以及板到電纜等。

5.SPICE模型：是最為遍及的電路級模仿程序，被剖析的電路中的元件可包含電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。

RJ45連接器在運用時需要注意的7個問題點　

1.用接連的電源和地平面層；

2.布線中盡量防止選用直角；

3.阻抗操控、反射和信號終端匹配；

4.對活絡元件施行對噪聲器件的物理阻隔；

5.差分對布線長度要相等，以確保在接納端良好的按捺比；

6.高速電路設計中應思考串擾疑問，包含近端串擾和遠端串擾；

7.電源退耦疑問，也就是說加在電路上的電源一定要經過電感電容的退耦。

以上是深圳連接器廠家鑫鵬博電子科技講解RJ45連接器的設計原理及運用時需要注意的7個問題點，希望能幫助到大家對RJ45連接器的產品知識有所幫助。深圳市鑫鵬博電子科技不只是連接器生產商，還是一家提供連接器方案的連接器供應商。主要生產的連接器產品有：RJ45連接器、排針連接器、排母連接器、簡牛連接器、牛角連接器、D-SUB連接器、IDC連接器、FPC連接器、USB連接器等產品已達20000余種，鑫鵬博電子科技具備的高品質高技術完全能夠滿足各類高端客戶的需求。全國服務熱線0755-29055299
